Montage Arduino pour simulateur V5.0 - Maj 15/07/2026 1.0.0

   (0 reviews)
Sign in to follow this
Followers 0
Fred92

1 Screenshot

About This File

Version du Poste De Conduite V5.0 installée et fonctionnelle pour la BB7200 de SimExpress  (Et la CC72000 en V4.0).

Bonjour,

Ce montage sur une plaque unique permet de réaliser l'interface entre un véritable pupitre de locomotive, ou un pupitre de fabrication personnel, et un simulateur de conduite ferroviaire sur ordinateur.

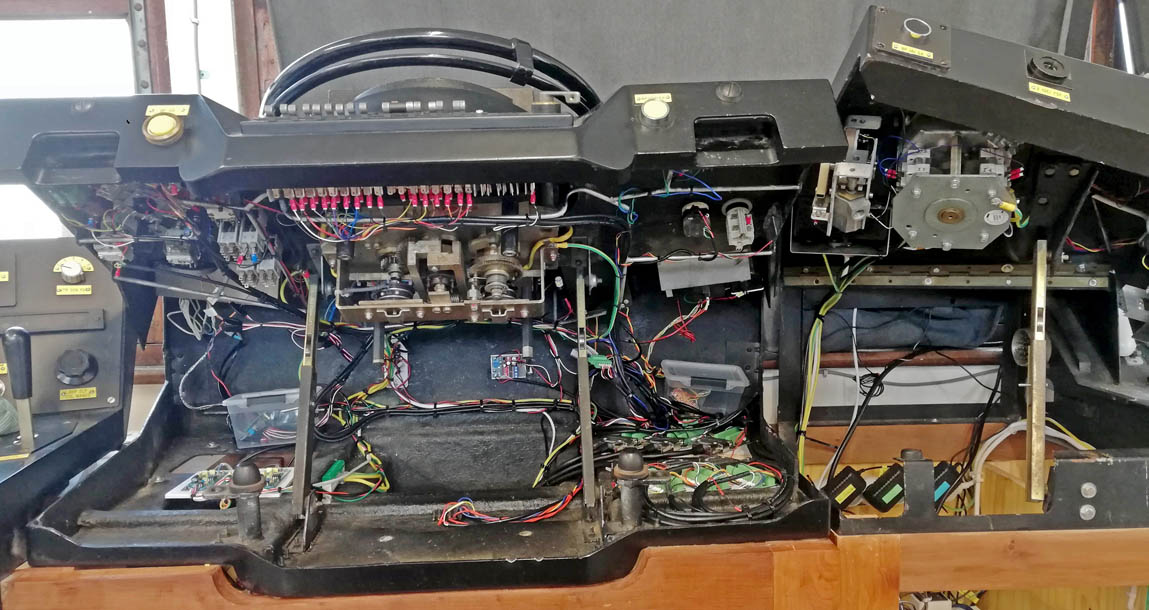

Pupitre BB7600 - 01.jpg

Au 15/07/2026, j'ai mis à jour ce montage en V5.0 sur le site : http://www.la-tour.info/uts/uts_page15.html  C'est sur ce site qu'il faut télécharger la dernière version.

Je propose aussi, mon nouveau programme d'interface "InterfaceTSCArduinoJLF V5", entre le jeu TSC et un Arduino

Les échanges Auduino <-> TSC se font dans les deux sens sur la liaison série. Il n'y a plus besoin d'émuler un clavier, pour commander la locomotive.
Les valeurs analogiques du manipulateur de traction et du réglage de la vitesse imposée, se font directement.
Cette version permet de d'actionner des commandes, qui n'ont pas de raccourcis clavier. Elle permet aussi de positionner les roues codeuses, depuis le KVB du pupitre.

Le pupitre de la BB7600/BB7200 est câblé et fonctionnel. Il utilise la locomotive BB4400KW de SimExpress.
Le fichier téléchargeable contient tous les fichiers pour le CC72000 et la BB7200 de SimExpress.

J'ai aussi mis à jour beaucoup d'équipements, sur cette page dédiée aux simulateurs: RST, INTERFACE TRIPHASEE POUR TACHYMETRE, MANOMETRES et KVB

Comme tout est expliqué et que les sources sont téléchargeables gratuitement, ça reste adaptable à d'autres locomotives et d'autres simulateurs.
La fabrication est décrite en détail, les fichiers des circuits imprimés sont fournis, ainsi que le code source pour la carte Arduino DUE.
Cette version est très facile à monter, car un circuit imprimé regroupe toutes les connexions complexes.
Le reste des connexions se réalise avec des câbles du commerce.

Le dossier comprend les schémas, le code source et les fichiers permettant de réaliser les circuits imprimés.
Ca fonctionne avec le simulateur "Railworks Train Simulator Classic de DTG".
En adaptant les programmes d'émission et de réception, on peut l'utiliser avec d'autres simulateur, comme Open Rails.

La dernière version de ce montage V5.0 est disponible ici : http://www.la-tour.info/uts/uts_page15.html

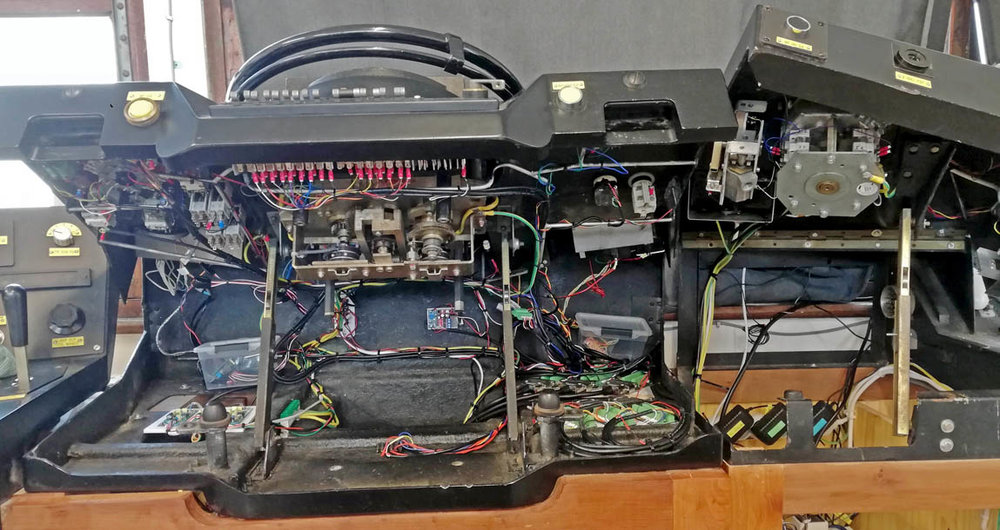

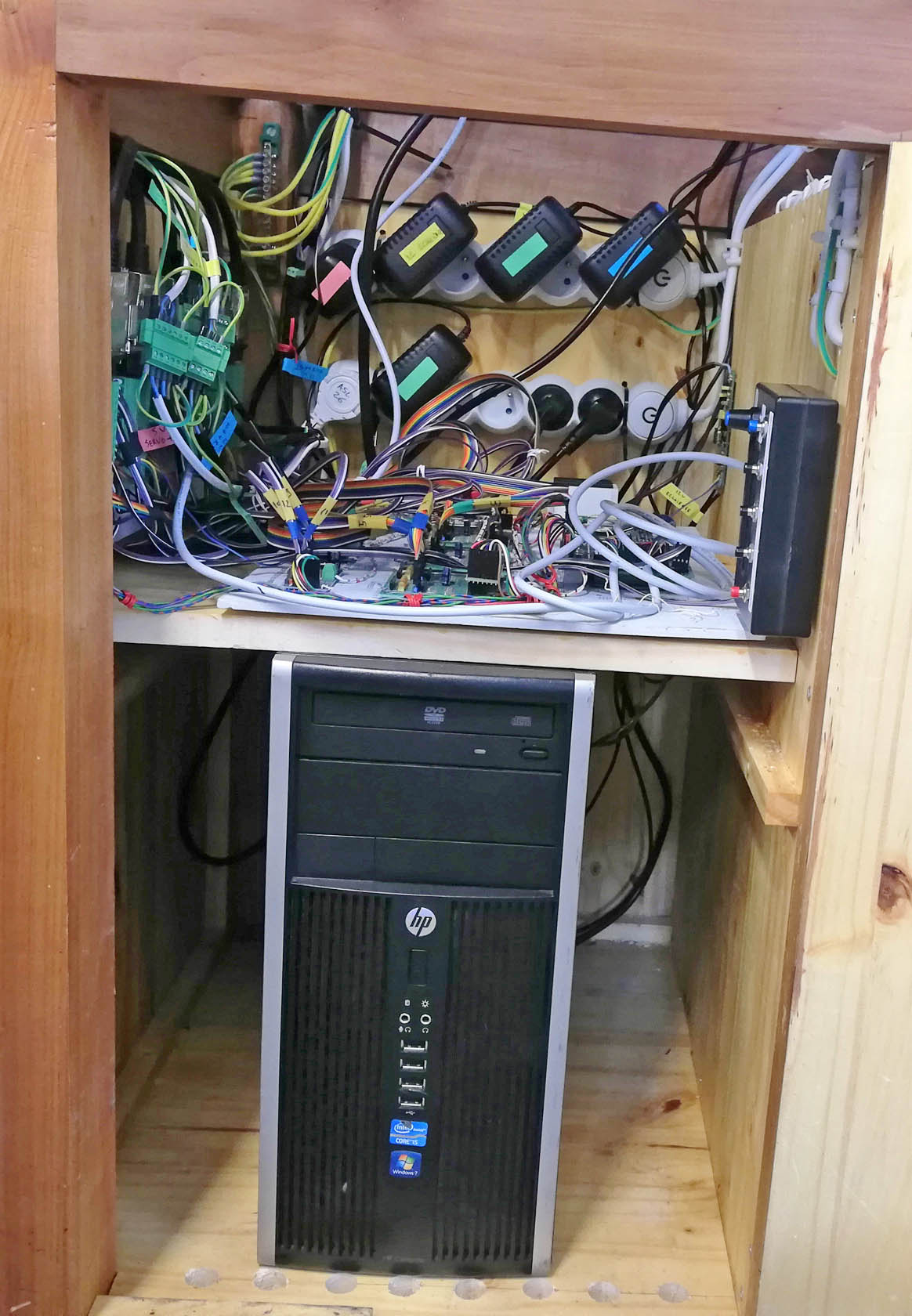

IMG_20250214_082640-p.thumb.jpg.4045421056096ff209ef6caf8b79fa79.jpgIMG_20250214_135658-p.thumb.jpg.510b5eeec54ea74f6dbaab4f1313933f.jpg




A+

What's New in Version 1.0.0

  • Like 1
  • Thanks 1

Previous File Raildriver pour Running Train


User Feedback

Recommended Comments

pierreg

Bonjour,

Dossier tout à fait impressionnant et sans doute très complet pour celui qui veut réaliser ce type d'interface. Ce n'est quand même pas pour des débutants.

Mais merci et bravo !

PierreG



Share this comment

Link to comment
Share on other sites
Fred92

Bonjour

Les montages présentés ont été monté et testé. Le logiciel est libre, et la seule contrainte est de publier les fichiers sources, modifiées si vous faites des améliorations.

Ici c'est un forum d'entre aide. Si une personne souhaite vendre les circuits imprimés, vierges ou montés c'est possible. C'est d'ailleurs souhaitable, car les circuits imprimés se fabriquent par lot de 5 minimum.

Si vous rencontrer des difficultés de réalisation, ne pas hésiter à poster sur ce forum.

A+





Edited by Fred92
  • Thanks 1
