Comment brancher un véritable pupitre de locomotive à TSC

[Fred92 10]

Bonjour,

Commencé en 2024, voici une version aboutie en 2026, de l'interface entre un véritable pupitre de locomotive, et le logiciel Train Simulator Classic.

J'ai conçu cette interface, pour quelle soit la plus banalisée possible, c'est-à-dire qu'elle puisse servir au plus grand nombre possible de pupitre.

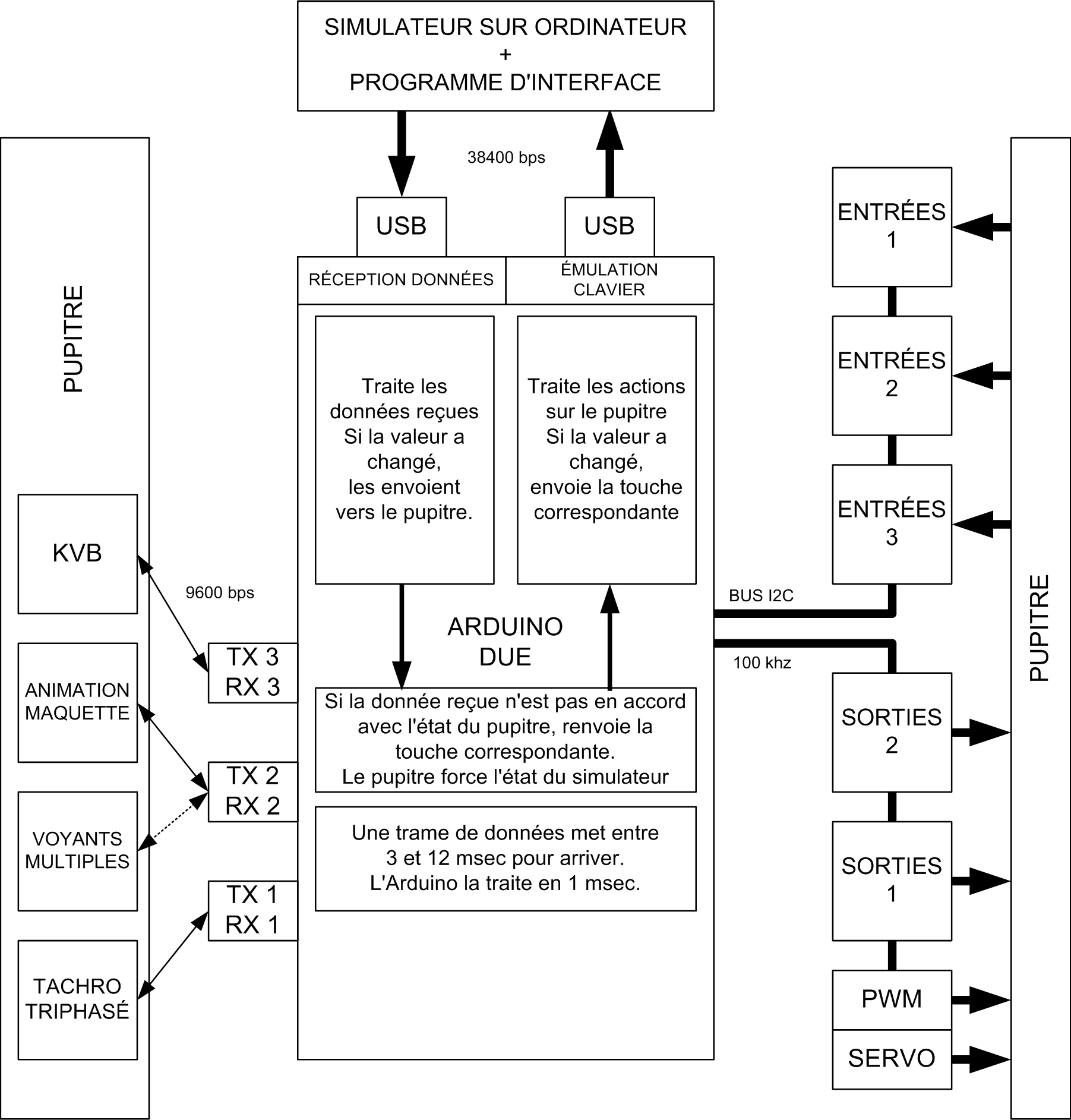

Le montage fait appel à une carte Arduino NANO, et des cartes d'entrées / sorties.

Trois programmes constituent la partie logicielle.
Un programme principal assure l'interface, entre les cartes d'entrées / sorties.
Ensuite un programme gère les entrées, et un autre les sorties.
Pour adapter ce montage à d'autres pupitres, il suffit de modifier les deux programmes d'entrées /sorties, en fonction des équipements et du code des touches à envoyer.

La fabrication est décrite en détail, les fichiers des circuits imprimés sont fournis, ainsi que les codes sources pour la carte Arduino DUE.
Cette version est très facile à monter, car un circuit imprimé regroupe toutes les connexions complexes. Le reste des connexions se réalise avec des câbles du commerce.
Le dossier comprend les schémas, les codes sources et les fichiers permettant de réaliser les circuits imprimés.

Ca fonctionne avec le simulateur "Railworks Train Simulator Classic de DTG".
En adaptant les programmes d'émission et de réception, on peut l'utiliser avec d'autres simulateurs, comme Open Rails.

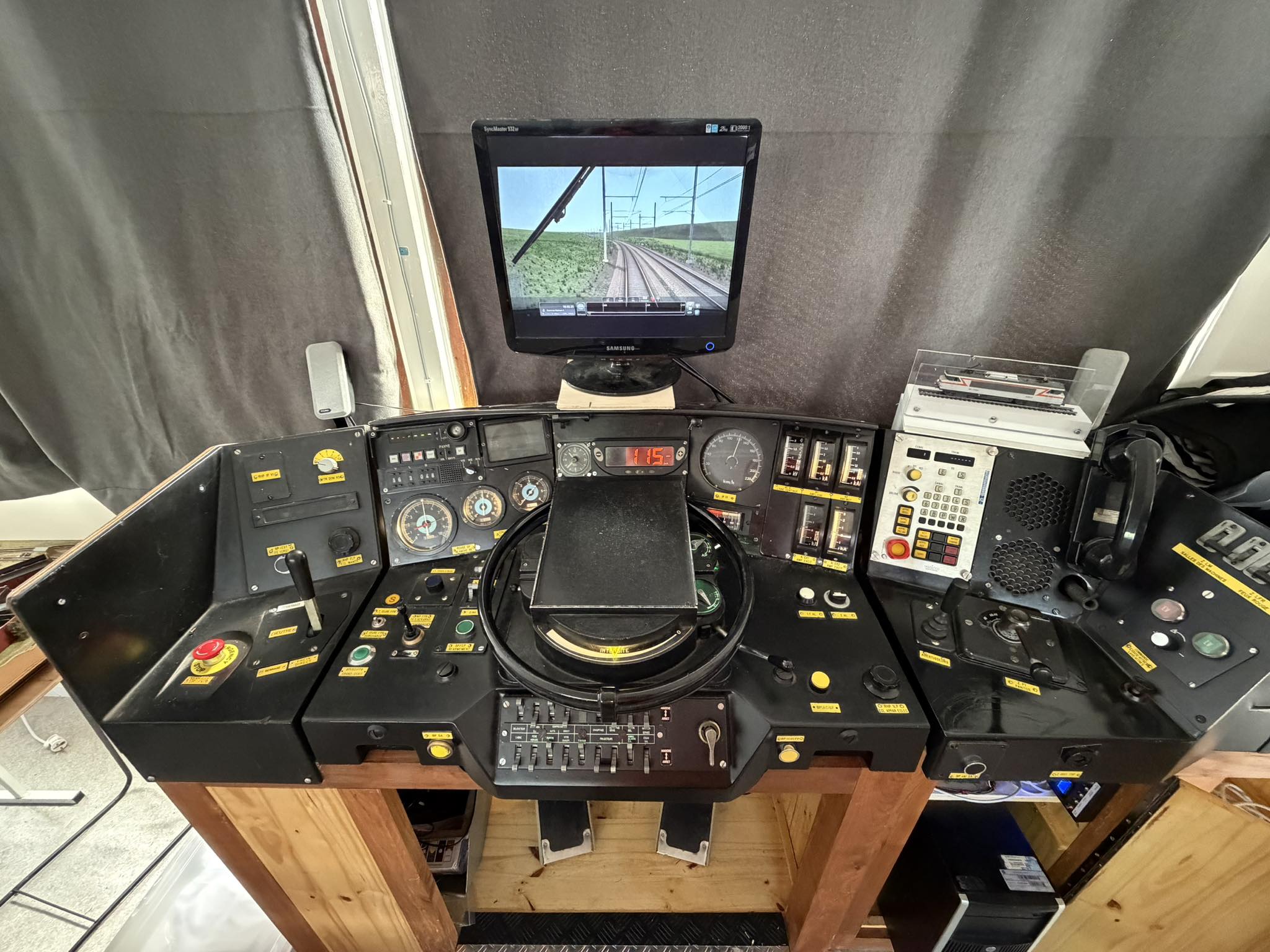

Au 05/06/2026, les programmes pour les pupitres d'une CC72000  et d'une BB7600 sont dèjà en téléchargement.

Le lien à jour est ici : http://www.la-tour.info/uts/uts_page15.html#conduite

Il est disponible ici pour information (Mais pas à jour):  https://www.railsim-fr.com/forum/index.php?/files/file/2233-montage-arduino-pour-simulateur-maj-18012026/



On utilise principale la ligne du 91-77-45 RER D de Zawal : https://www.railsim-fr.com/forum/index.php?/files/file/2091-91-77-45-rer-d-by-zawal/

C'est magnifique comme ligne. C'est un travail énorme pour arriver à ce détail.
C'est tellement bien détaillé, que d'anciens conducteurs me font des remarques sur tel feu qui devrait être 20 mètres plus loin, c'est dire que cette route est vraiment réaliste. Toutes nos félicitations et remerciements à Zawal.

Et l'on utilise les scénarios suivants :
  -  749628 W Montargis-Paris 1.1.0 : https://www.railsim-fr.com/forum/index.php?/files/file/2216-749628-w-montargis-paris/
  -  De Montargis a Corbeil Essonnes 1.0.0 : https://www.railsim-fr.com/forum/index.php?/files/file/2138-de-montargis-a-corbeil-essonnes/

Si vous avez créé d'autres scénarios sur cette ligne, on se ferait un plaisir de les utiliser.

Et si vous avez un pupitre en attente, c'est le moment de se lancer.

A+

Edited June 6 by Fred92

[Gandalf 2,461]

Magnifique, manque plus qu'un très grand écran incurvé 😁

J'ai regardé à la cave, mais je n'ai pas de pupitre de loco en stock, dommage.

Par contre  en pure émulation clavier et sans retour du jeu, ça aura ses limites, mais si les leviers analogique du pupitre sont précis, ça peut le faire . Idéalement pour TSC il faudrait s'interfacer à la dll raildriver, mais c'est plus de boulot, et spécifique au jeu.

[pierreg 4,011]

Bonjour Fred92,

Merci pour cet exposé très complet et pour le partage de cette réalisation.

Impressionnant

PierreG
