TerLor

Signalisation Lumineuse Complémentaire

Recommended Posts

TerLor    109

Bonsoir à tous,



Pour faire suite à ce sujet concernant le Panneau Lumineux Circulaire, j'ai jugé bon de poursuivre la création de signaux lumineux SNCF complémentaires tels que les châssis écrans C, F et H avec différentes configurations en Cv.

J'avais commencé la modélisation des signaux il y à un certain temps, mais JYM avec le concours de Bernard m'ont devancé concernant ce sujet. Aujourd'hui je ressorts du fond de mon disque dur la 3D des Châssis écrans afin de les décliner en plusieurs versions avec le concours de Bernard pour les scrips ( merci à lui car je suis une bille en LUA B) ) sachant également que Geluc s'occupe du BAPR.



Donc, ce qui est prévu:



Châssis écran de type C, F et H avec déclinaison en carré violet sur mât de hauteur standard, haut, en drapeau et pour circulation à droite et à gauche.

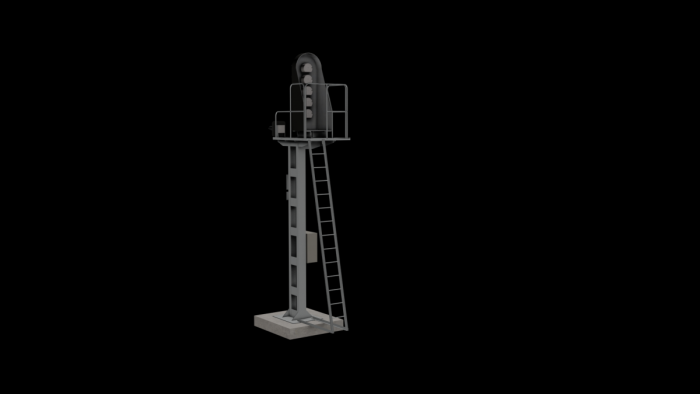

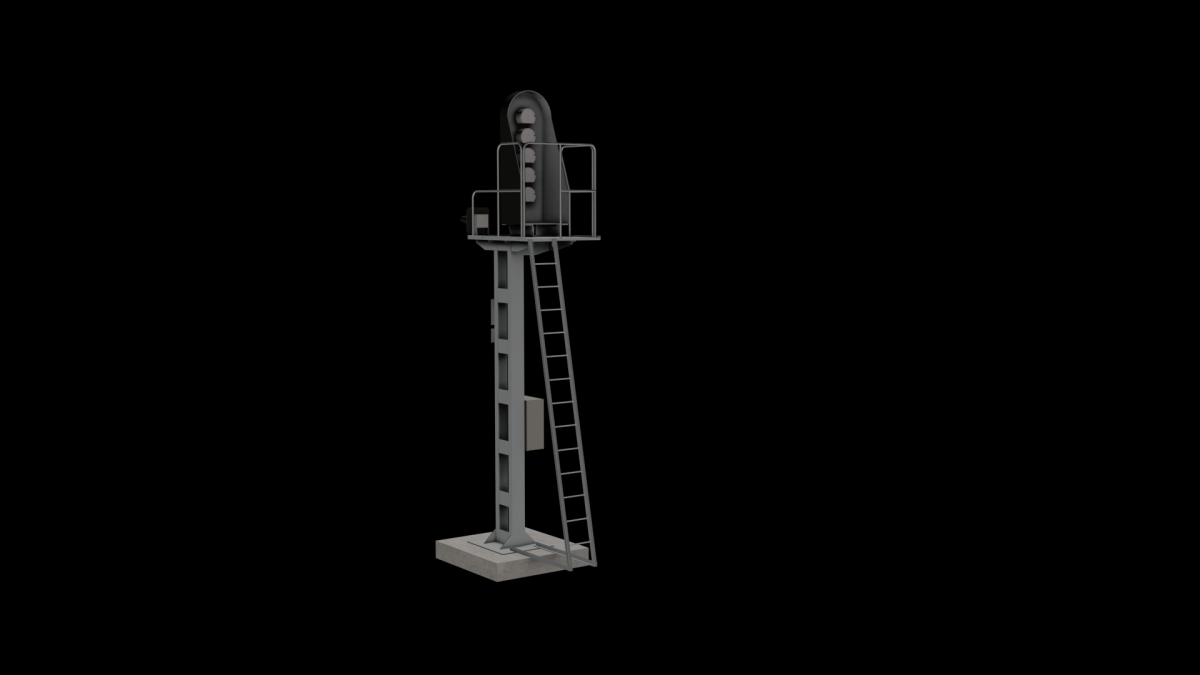

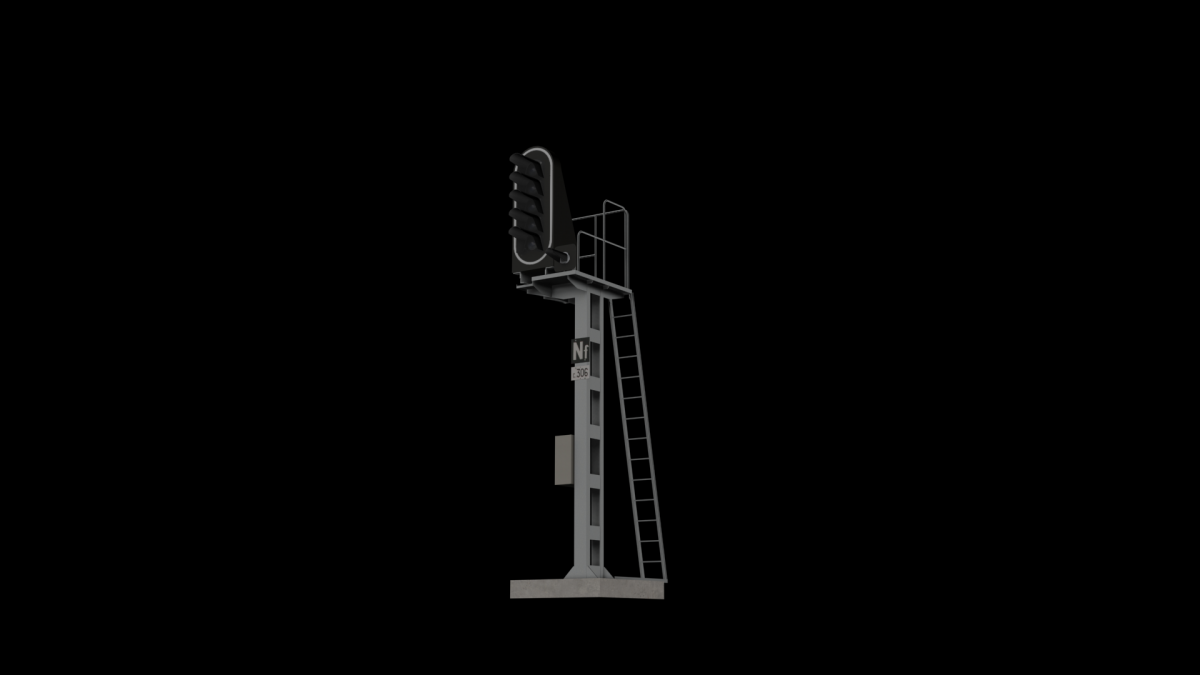

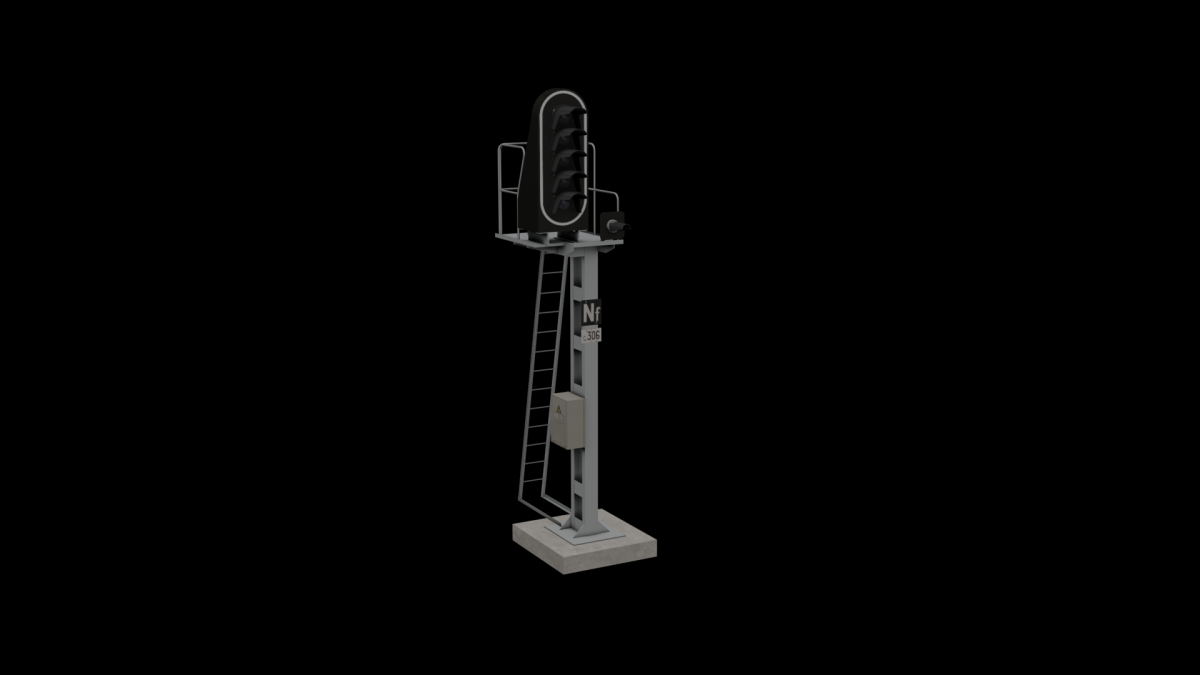

Voici le premier signal de type C avec mât en drapeau, de hauteur standard et pour circulation à droite.










Laurent.

  • Like 1

Share this post


Link to post
Share on other sites
henrion    101

Il est très réussi. Bravo



Il serait peut être intéressant d'avoir un exemplaire de ce signal à installer en nacelle car on le trouve fréquemment en gare.



Une petite question: as-tu fait des panneaux A, B, E et G? et en particulier en as-tu fait sur mât en drapeau?



Bernard

Edited by henrion

Share this post


Link to post
Share on other sites
TerLor    109

Bonjour Bernard,



Merci pour ton compliment.



J'ai oublié d'en parler, mais il y auras aussi une version à installer en nacelle. Je ferais en sorte qu'il soit compatible avec les supports nacelle de Dominique.



Pour les panneaux A, B, E, et G sont prévus également en mât drapeau afin de compléter la liste actuelle des signaux. J'ai pensé également à créer le guidon d'arrêt ainsi que la bande jaune afin d'avoir la signalisation la plus complète possible.

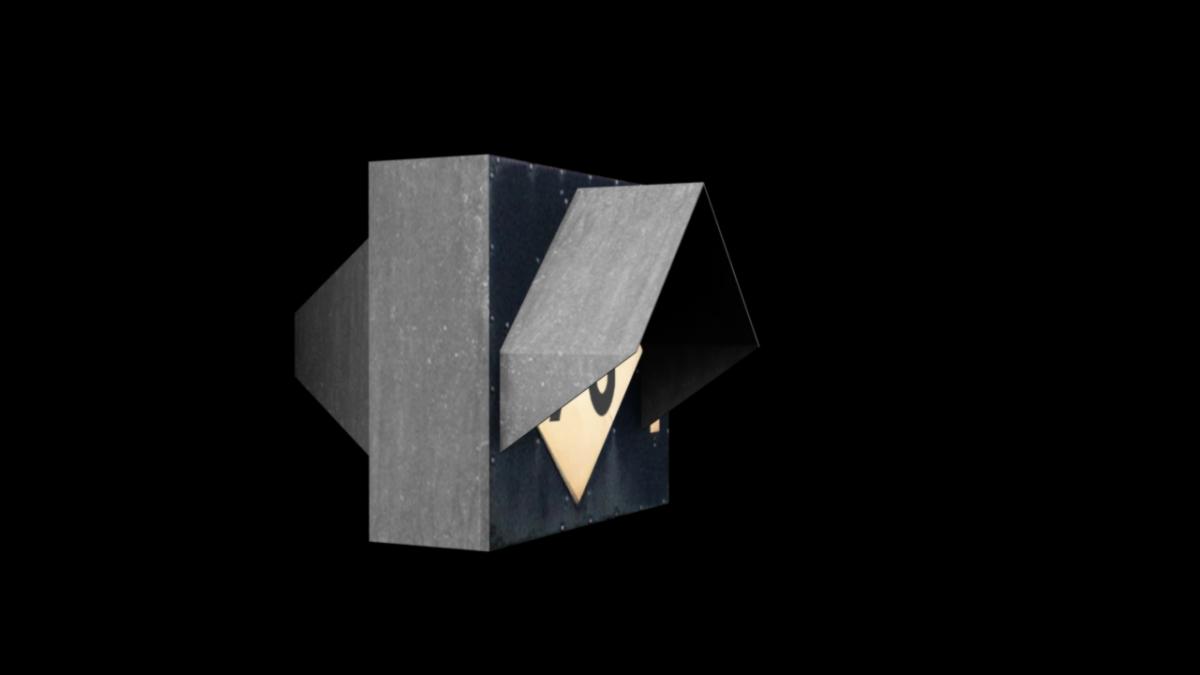

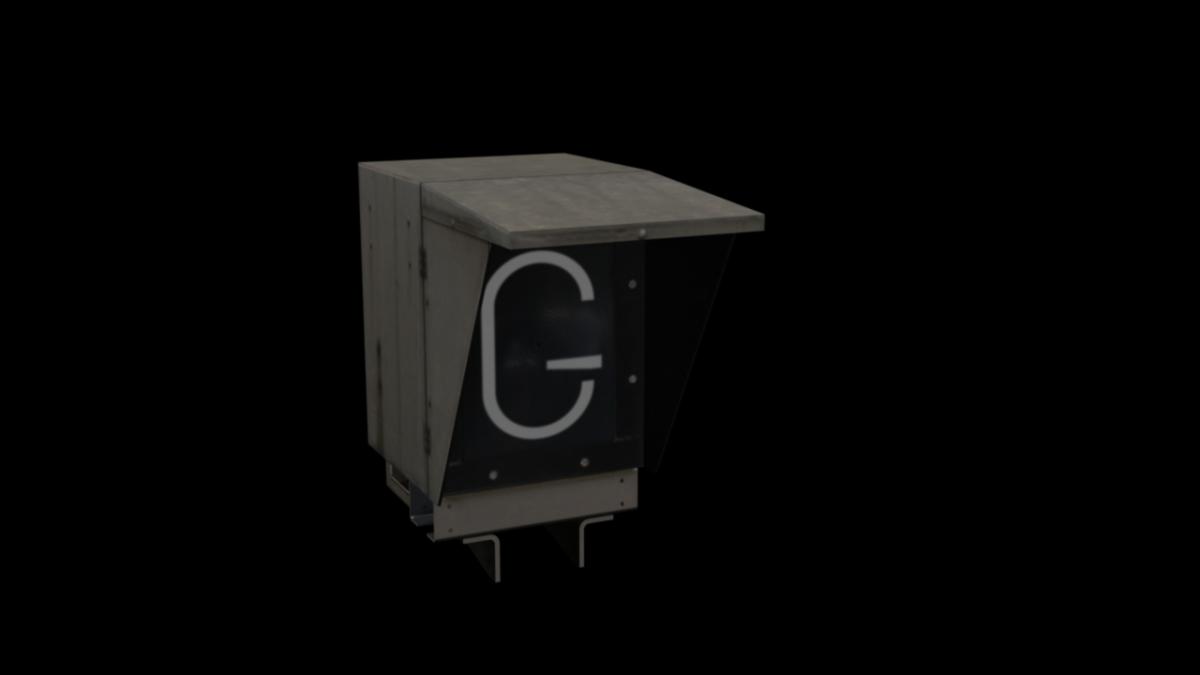

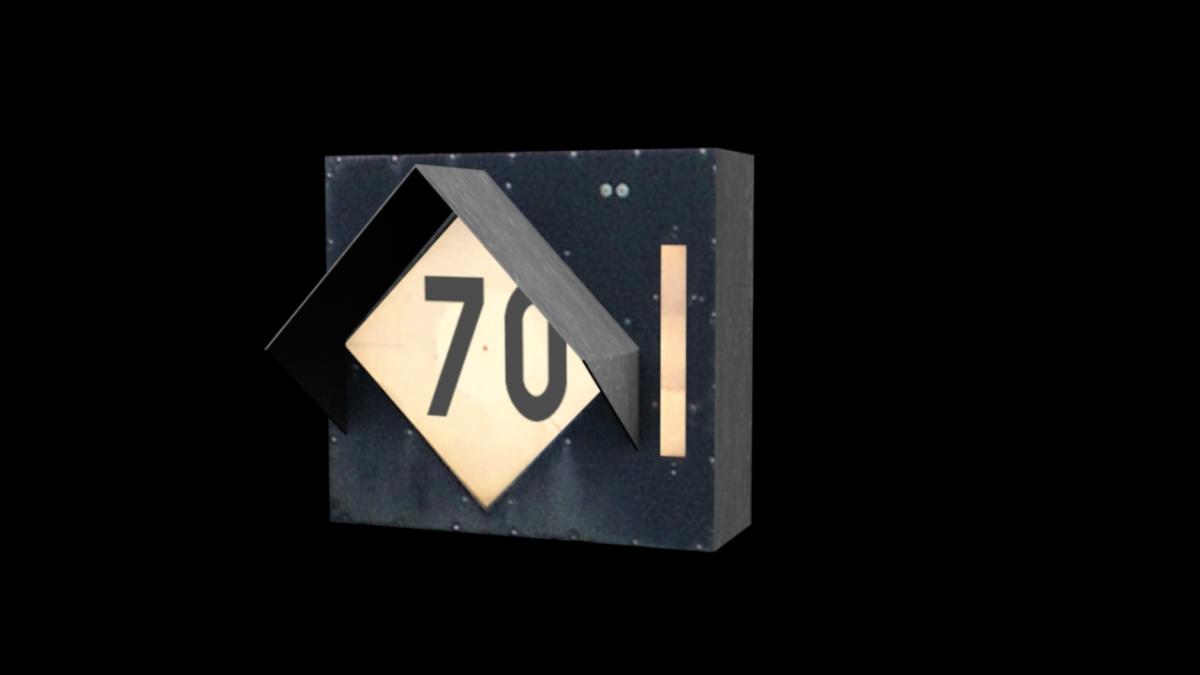

J'avais également modélisé le TIV-D ainsi que différents caissons lumineux, mais j'en parlerais en premier avec Geluc car je ne veux pas marcher sur ses "plates-blandes". Je pense lui donner les fichiers 3d si ça l'intéresse.

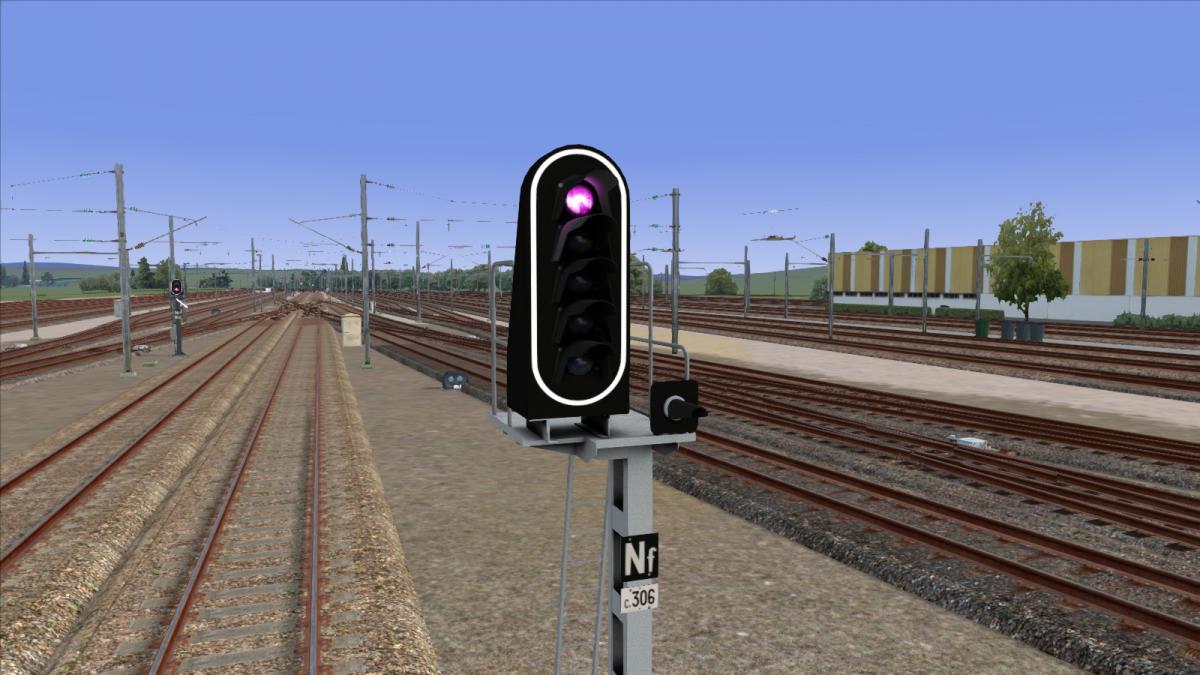

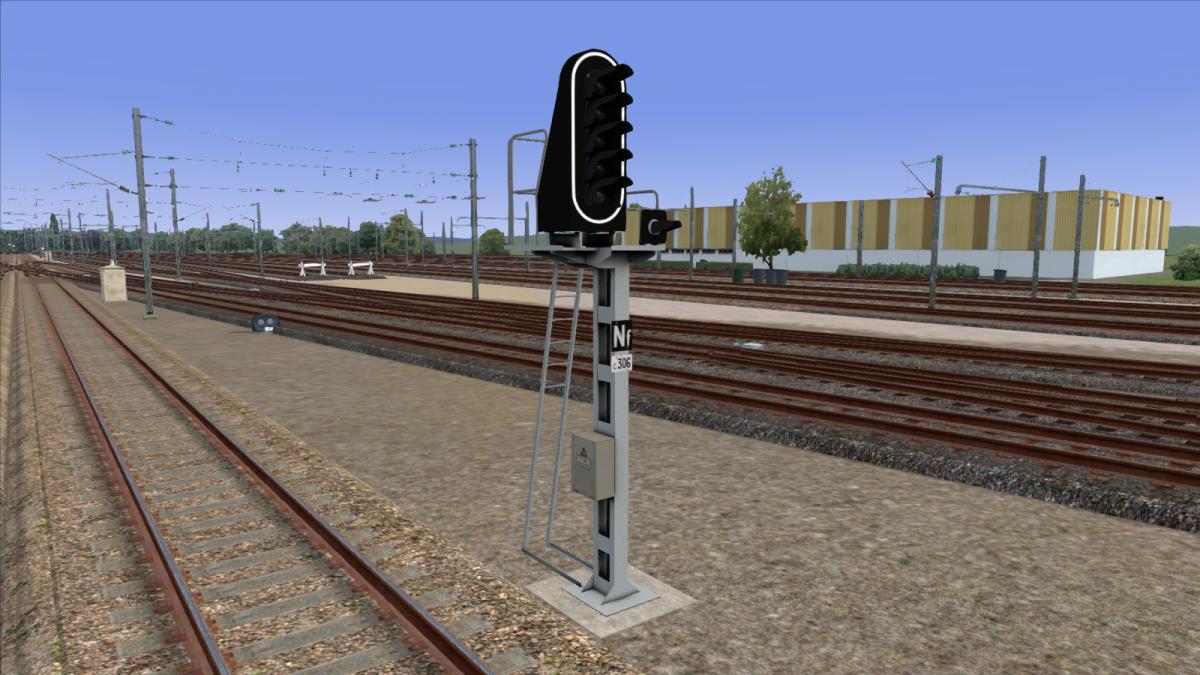

Voici le signal "in-situ".









Laurent.

Edited by TerLor

Share this post


Link to post
Share on other sites
satnur    131

Ca m'a l'air super !!! As-tu résolu le mystère de la numérotation du signal ? En fait, à l'instar de GSI et ses panneaux à superposer sur le signal, tu n'as pas de solution pour créer quelque chose de dynamique. J'entends pas là, la possibilité en accèdant aux propriétés du feu, de donner un nom "C15" par exemple plutôt que ton nom générique "c306" ?

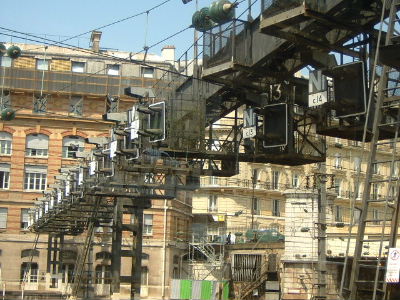

Pour le feu horizontal de Gare Saint Lazare ou Gare de l'Est, je n'ai pas dimension, juste des images...




A+



Satnur

Edited by satnur

Share this post


Link to post
Share on other sites
TerLor    109

Salut Satnur,



Merci et je t'avouerais que pour le moment je n'ai même pas pensé à la numérotation dynamique des signaux. Je regarderais ça de plus prés dés que j'aurais finis la 3D de l'ensemble des écrans et des mâts.

J'avais également trouvé sur le web une photo des fameuses cibles carrées. Il en existes aussi avec le RR30 également si mes souvenirs sont bon.



Laurent.

Edited by TerLor

Share this post


Link to post
Share on other sites
GerardS    542

Bonjour

TerLor

Pour moi je ne vois aucun inconvénient à ce que tu modélises tes TIV et autres tableaux.

Au contraire, je pense que cela apportera un peu plus de diversité.

Par contre je ne me relance plus dans la création de nouveaux tableaux.

Il faut que je sorte les signaux mécaniques.

Pour la numérotation dynamique des signaux, je serai vraiment ravi, su tu trouvais la solution, mon système n’étant qu’un pis-aller.

Cordialement

Geluc







Share this post


Link to post
Share on other sites
TerLor    109

Bonjour Geluc,

Bonjour à tous,



Merci pour ta réponse, je suis du même avis que toi pour la diversité. De toute façon je m'attacherais aux caissons lumineux une fois que j'aurais fini la signalisation complémentaire car c'est un sacré morceau !!!



Par contre j'ai une bonne nouvelle pour toi et tout les créateurs de contenu, j'ai trouvé la solution concernant la numérotation dynamique des signaux.

Aprés avoir glané sur le net, que j'ai vite abandonné car trés peu d'information sur le sujet, j'ai observé les fichiers de la signalisation UKLEDSignal01 (Merci RWTools). J'ai créer en premier lieux (grâce à ton tuto sur les bornes kilométriques) la 3D de la numérotation dynamique et la texture associée primarydigits_1, 2, 3, puis les différentes textures qui vont se superposer sur celle-ci. J'ai ensuite seulement déclaré le blueprint "Named texture set" dans le blueprint de mon signal. Et la surprise, ça fonctionne :D !!!!!

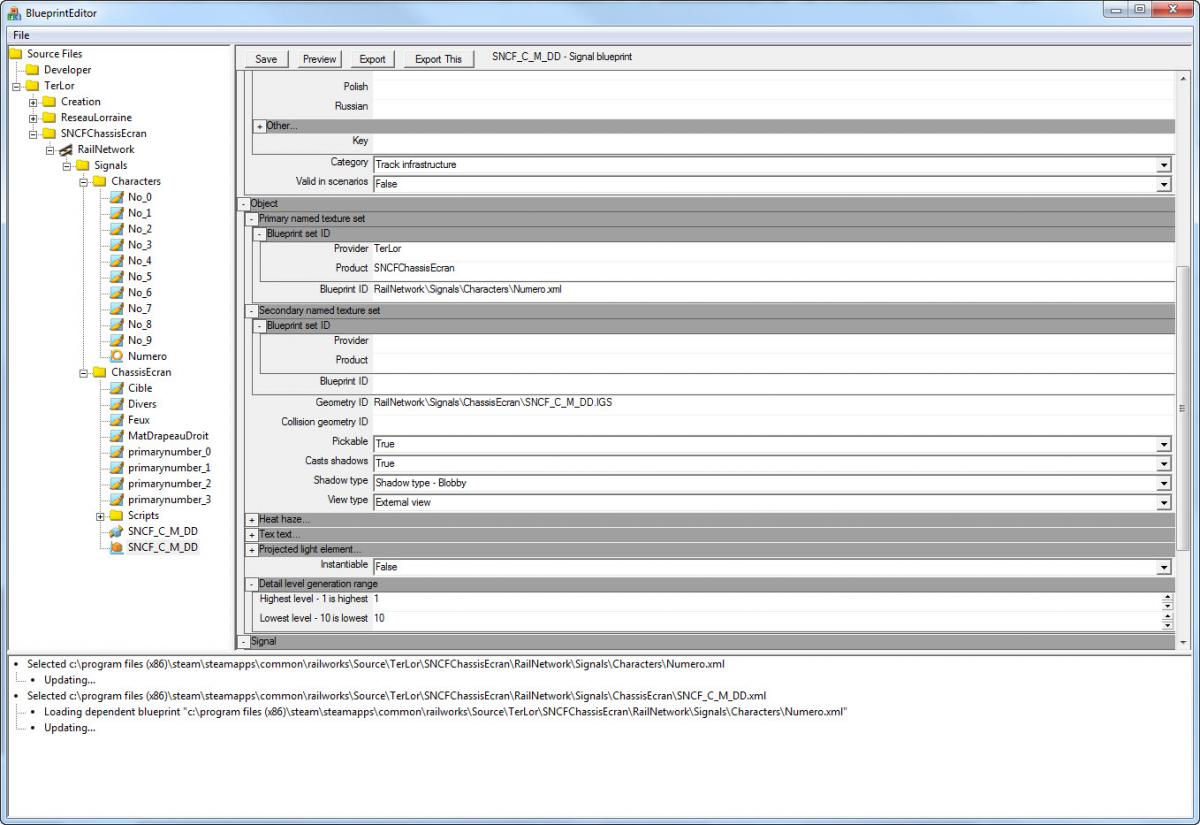

Voici le blueprint de mon signal pour te monter la hiéarchie des dossiers

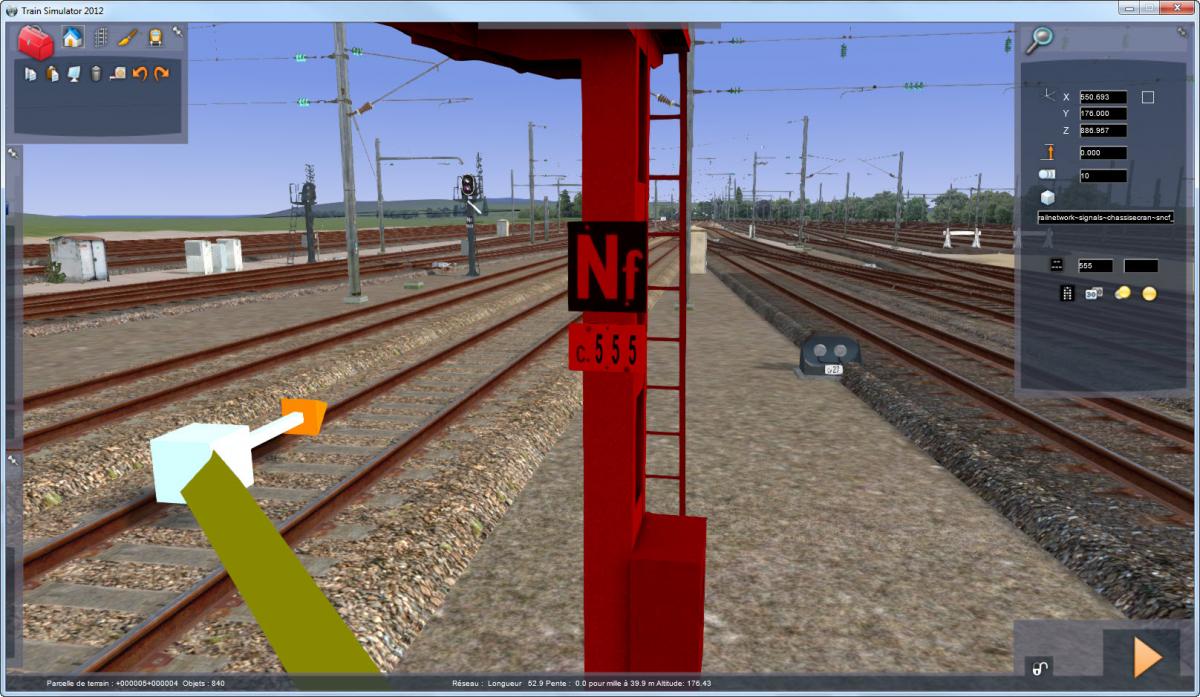

Et le résultat aprés export dans RW







Dans le panneau de configuration du signal (à droite dans l'éditeur) la première case nomnée ID1 concerne les primarydigits et la deuxième nomnée ID2 les secondarydigits.

Cela laisse pas mal de possibilité.



Laurent.

  • Like 1

Share this post


Link to post
Share on other sites
satnur    131

Bonsoir Laurent,



C'est effectivement une excellente nouvelle. Si j'ai bien compris, il devrait être possible de nommer les feux à partir de la fenêtre propriété ! Encore félicitation !!!



Par hasard, la deuxième case correspondrait à l'affichage sous la carte 2D ?



Satnur

Edited by satnur

Share this post


Link to post
Share on other sites
TerLor    109

Bonsoir Satnur,



Oui tu as bien compris, il est possible de nommer les feux depuis la fenètre de propriété, si le créateur l'a implémenter dans son objet.

Pour mon cas il s'agit du numéro du signal, mais cela pourrais être par exemple le type de cantonnement.



Pour la deuxième case, cela ne correspond pas à l'affichage de la carte 2D, mais à la même fonction que la première.



Pour la carte 2D le numéro du signal doit apparaitre automatiquement du moment que l'on ait renseigné le numéro de celui-ci.



Laurent.

Share this post


Link to post
Share on other sites
satnur    131

Re-



C'est avec une grande fébrilité que j'attends tes feux, d'autant plus que j'en ai pas mal sur ma ligne. Les plaques de GSI ou geluc (je ne sais plus) sont très utiles mais la pose n'était pas évidente. J'étais persuadé que c'était possible: tu l'a faut, encore bravo pour ta persévérance. Il faudrait que tu expliques bien ta démarche pour pérenniser pour la communauté!!!



Biz



Satnur

Share this post


Link to post
Share on other sites
TerLor    109

Par Contre, Geluc, si tu as besoin d'éclaicissement concernant la numérotation dynamique pour ta signalisation mécanique, je suis à ton service.



Cordialement,



Laurent.

Share this post


Link to post
Share on other sites
TerLor    109

Re-



C'est avec une grande fébrilité que j'attends tes feux, d'autant plus que j'en ai pas mal sur ma ligne. Les plaques de GSI ou geluc (je ne sais plus) sont très utiles mais la pose n'était pas évidente. J'étais persuadé que c'était possible: tu l'a faut, encore bravo pour ta persévérance. Il faudrait que tu expliques bien ta démarche pour pérenniser pour la communauté!!!



Biz



Satnur



Merci Satnur, Justement, maintenant que le problème de la numérotation dynamique est résolut, je vais pouvoir de nouveau me consacrer à la 3D des signaux. Je me doute que la pose de certain objet n'est pas évidente (j'en sais quelque chose !!!!) mais comme disait Geluc " mon système n’étant qu’un pis-aller" concernant ses plaques.



Oui bien sur, je pencherais surement pour la création d'un tuto afin de faire partager la solution à la communauté.



Laurent.

Share this post


Link to post
Share on other sites
GerardS    542

Bonjour

TerLor

J’ai effectivement grand besoin d’éclaircissement, cela fait une heure que j’essaye et j’avoue que ça coince.

Donc merci d’avance.

Cordialement

Geluc

Share this post


Link to post
Share on other sites
TerLor    109

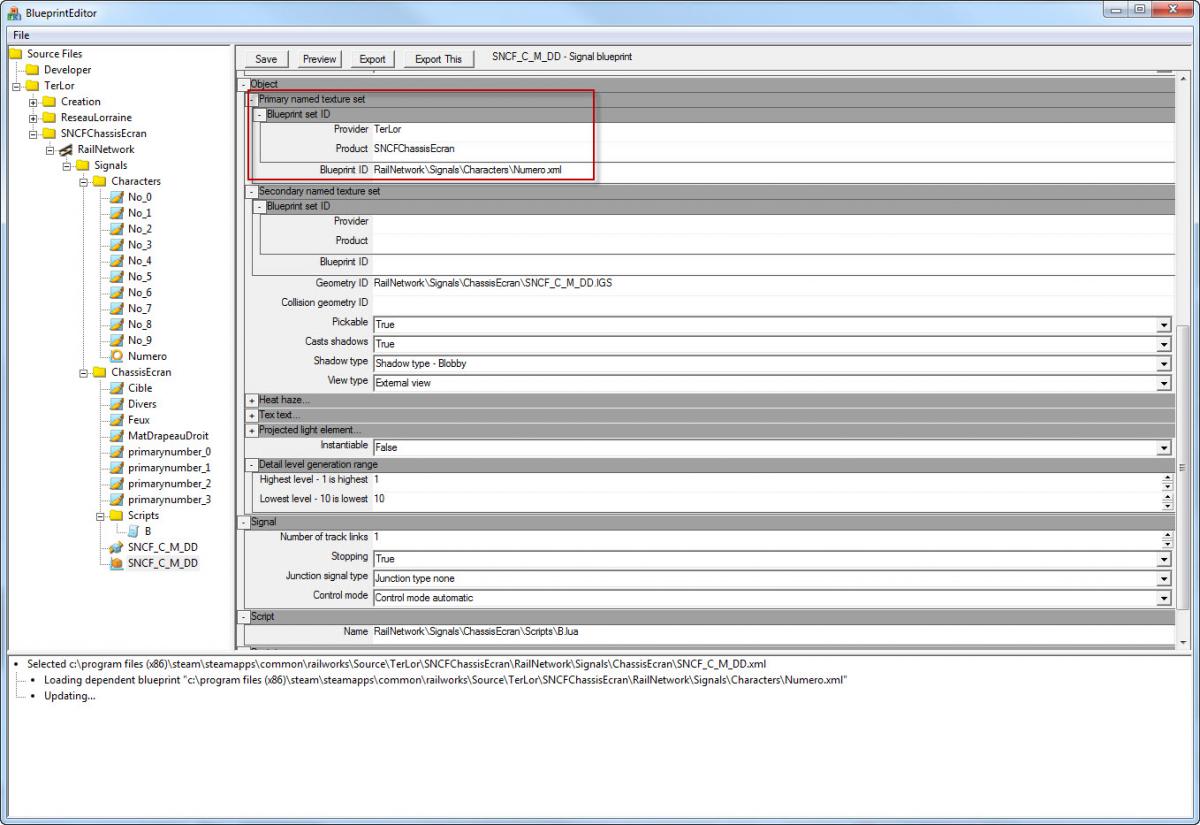

As tu bien renseigné la ligne Primary Named Texture Set car c'est le lien avec le Blueprint des numéros qui permet de se substituer aux primarynumbers de ton signal sinon rien ne fonctionne?




Share this post


Link to post
Share on other sites
GerardS    542

OK j'ai trouvé l'erreur.

J'avais écrit: primarydigits1 au lieu de primarydigits_1 (idem pour 2 et 3)

Merci , formidable ta trouvaille.

Cordialement

Geluc

Share this post


Link to post
Share on other sites
TerLor    109

Super Geluc, content que tu ais trouvé.



Je vais faire un petit tuto afin que cela soit le plus clair pour le plus grand nombre d'entre nous.



Bonne fin de soirée,



Cordialement,



Laurent.

Share this post


Link to post
Share on other sites
JML    19

Bonsoir Laurent,



Merci, pour cette découverte. Ca vas encore me retardé un peu plus, mais ça vaut la peine de l'implémenter :)

Share this post


Link to post
Share on other sites
satnur    131

Bonjour,



Est-ce compatible avec le pack de JYM ce que tu as résolu sur le nommage dynamique ?



A+



Satnur

Share this post


Link to post
Share on other sites
TerLor    109

Bonsoir Laurent,



Merci, pour cette découverte. Ca vas encore me retardé un peu plus, mais ça vaut la peine de l'implémenter :)



Bonjour JML,



Oui ça vaut le coup de l'implémenter dans la signalisation. Je vous met à disposition un tuto pour vous faciliter la tâche de création de la numérotation.



Cordialement,



Laurent

Share this post


Link to post
Share on other sites
TerLor    109

Bonjour,



Est-ce compatible avec le pack de JYM ce que tu as résolu sur le nommage dynamique ?



A+



Satnur



Salut Satnur,



Malheureusement non, car c'est au créateur du pack de la signalisation de l'implémenter lors de la création du signal en l'occurence JYM.

Sur ce coup la, je ne peux rien faire.



A+



Laurent.

Share this post


Link to post
Share on other sites
TerLor    109

Bonjour à tous,



Tuto mis à disposition concernant la création de la numérotation dynamique des signaux.



Bonne lecture,



P.S.: Je suis ouvert à tous commentaires et précision sur le sujet afin de completer au mieux le document.



Laurent.

Share this post


Link to post
Share on other sites
satnur    131

Re-



Argh... A moins que j'utilise uniquement tes feux complémentaires, me trompes-je ?



A+



Satnur





Salut Satnur,



Malheureusement non, car c'est au créateur du pack de la signalisation de l'implémenter lors de la création du signal en l'occurence JYM.

Sur ce coup la, je ne peux rien faire.



A+



Laurent.

Share this post


Link to post
Share on other sites
TerLor    109

Re-



Argh... A moins que j'utilise uniquement tes feux complémentaires, me trompes-je ?



A+



Satnur



N..... :):D



Laurent
